BAB 4: Menyusun Lembar Peta: Layout, Skala, dan Legenda

#Studi kasus: "Cetak untuk rapat besok"

Kepala Seksi berkata, "Tolong cetak di kertas A4, lengkap dengan judul dan keterangannya." Analis Muda menyadari bahwa tampilan di layar belum cukup. Peta perlu lembar kerja tersendiri yang mengatur letak peta, legenda, skala, dan tulisan lain di atas kertas.

#Konsep: layout dalam tiga kalimat

Layout adalah lembar kertas virtual tempat Anda menata peta dan pelengkapnya. Bayangkan papan tempel yang kosong: Anda menempelkan peta, judul, dan keterangan, lalu mengatur letak dan ukurannya. Kanvas peta di layar tetap terpisah, sehingga Anda bebas mengatur lembar cetak tanpa mengubah peta kerja.

Istilah baru bab ini:

• Layout: lembar kertas virtual untuk menata peta cetak.
• Item: satu elemen di layout (peta, legenda, label, dan sebagainya).
• Skala: perbandingan jarak di kertas dengan jarak di lapangan.
• Batang skala: garis bergaris-garis yang menunjukkan jarak nyata.
• Legenda: daftar arti simbol di peta.

#Skala: satu angka penting

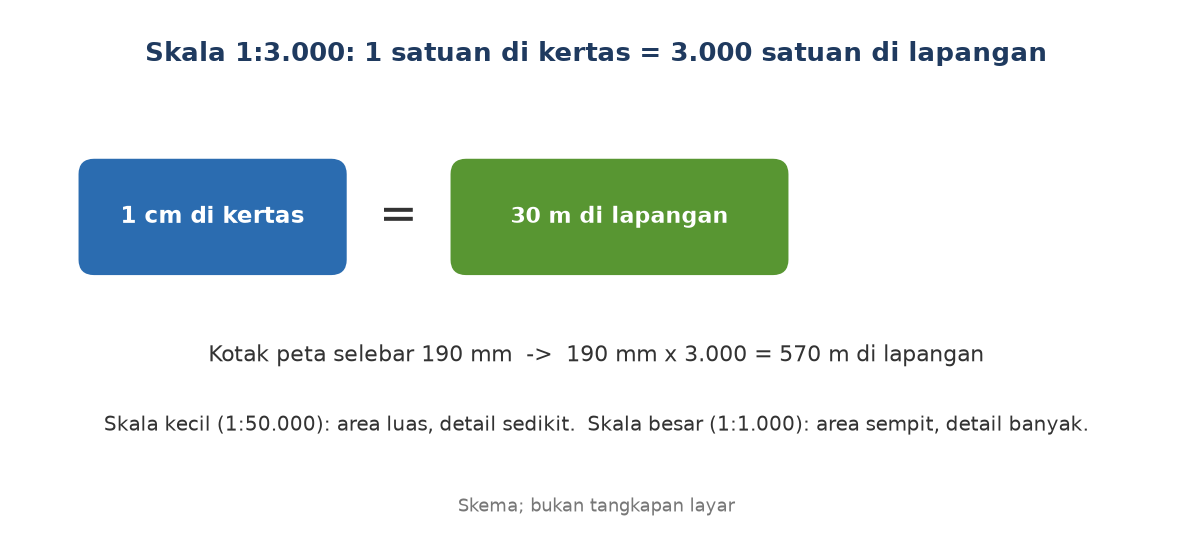

Skala 1:3.000 berarti 1 cm di kertas mewakili 3.000 cm, yaitu 30 m, di lapangan. Pada kotak peta selebar 190 mm, lebar lapangan yang tampil adalah 190 mm x 3.000 = 570 m. Area KPH Contoh sebesar 400 x 400 m muat dengan nyaman.

Dua jenis skala sering dipakai bersama:

• Skala angka (1:3.000), cocok untuk kertas cetak. Angka ini berubah bila peta diperbesar atau dicetak pada kertas lain.
• Batang skala, yang tetap benar walau gambar diperbesar atau diperkecil. Karena itu batang skala wajib ada pada peta yang akan difoto atau disalin.

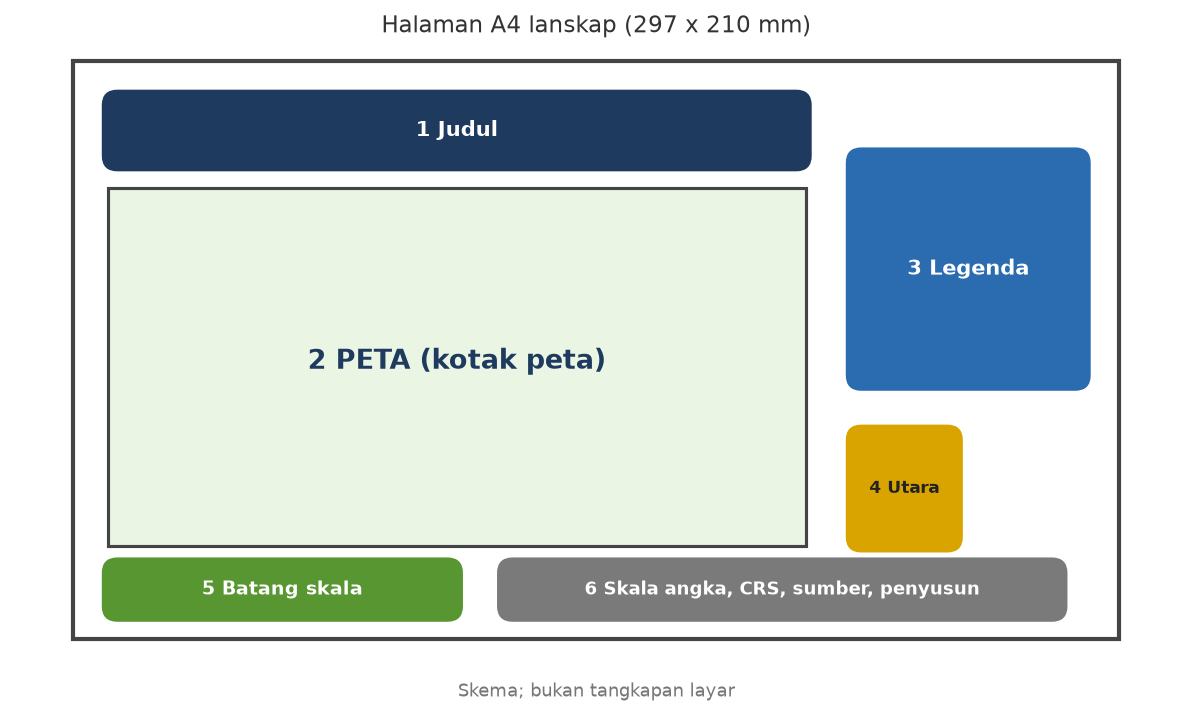

#Unsur wajib sebuah lembar peta

• Judul: apa isi peta dalam satu kalimat.
• Peta dengan batas yang jelas.
• Legenda: arti warna dan simbol, dengan nama yang ramah dibaca.
• Skala: angka dan batang skala.
• Panah utara.
• Catatan: CRS, sumber data, penyusun, dan tanggal.

#Hasil nyata dari data latihan

Gambar berikut hasil ekspor Skrip 4.4 pada QGIS 4.0.2. Ini keluaran peta, bukan tangkapan layar jendela QGIS.

Pemeriksaan skala: batang skala 200 m pada hasil ekspor 150 dpi terukur sekitar 395 piksel, setara 67 mm, atau sekitar 1:3.000. Itu sesuai dalam batas ketelitian ukur gambar. Skala yang dibaca dari QGIS: 1:3000. [terbukti: skrip dijalankan; ukuran dari gambar diukur kira-kira]

tata = QgsPrintLayout(proyek)
tata.initializeDefaults()                       # A4 lanskap
peta = QgsLayoutItemMap(tata)
peta.attemptMove(QgsLayoutPoint(10, 28, mm))
peta.attemptResize(QgsLayoutSize(190, 140, mm))
peta.zoomToExtent(QgsRectangle(312000, 9996000, 312400, 9996400))
peta.setScale(3000)                             # skala diatur terakhir

#Cek paham

1. Pada skala 1:3.000, berapa meter di lapangan yang diwakili 1 cm di kertas?
2. Mengapa batang skala lebih aman daripada skala angka bila peta akan difoto dan diperkecil?
3. Sebutkan empat unsur wajib lembar peta.

Jawaban:

1. 30 meter.
2. Batang skala ikut mengecil bersama peta sehingga tetap benar. Skala angka menjadi salah bila ukuran gambar berubah.
3. Misalnya judul, legenda, skala, dan panah utara. Catatan CRS dan sumber juga termasuk.

#Kesalahan umum

• Skala angka tidak bulat. Skala 1:2.874 sulit diingat. Atur ke angka bulat seperti 1:3.000.
• Legenda berisi nama kolom mentah. Pembaca tidak paham Petak_KPH. Ganti nama entri.
• Layout ikut berubah bila peta kerja diubah. Layout membaca layer yang sama. Kunci layer pada item peta setelah layout selesai.
• Peta terlalu kecil di halaman. Ruang kosong besar mubazir. Perbesar kotak peta, atau pilih skala yang lebih besar.

#Ringkasan dan latihan

Ringkasan: layout adalah lembar cetak terpisah. Pasang peta, judul, legenda, skala, panah utara, dan catatan. Atur ukuran peta lebih dulu, baru skalanya. Ganti nama entri legenda supaya ramah dibaca.

Latihan: buat layout kedua pada kertas A3 dengan skala 1:2.000. Berapa lebar lapangan yang tampil pada kotak peta selebar 380 mm? (Jawaban: 760 m.)
